土壓平衡矩形頂管機
特性:

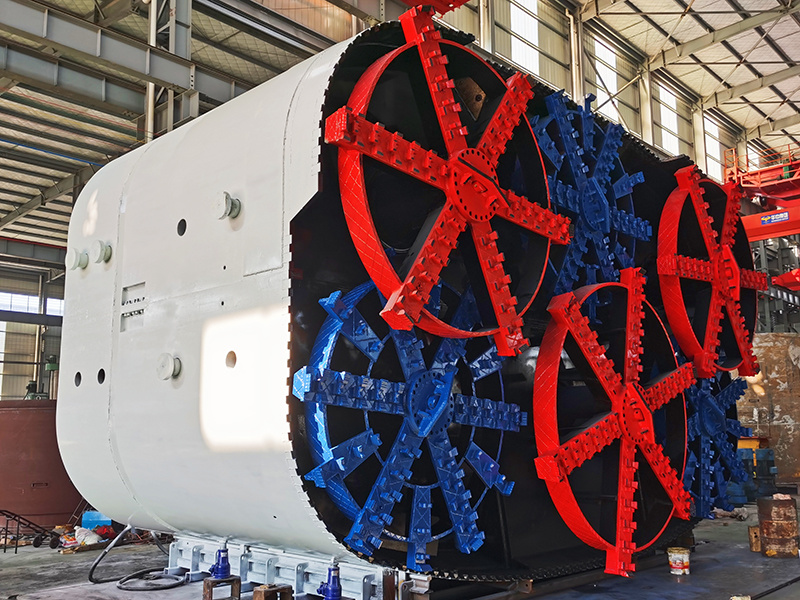

1、采用多刀盤切削,切削率大于90%,針對盲區設置了鏟齒刀與導流板,刀具布置滿足穿越加固區的施工要求。
2、頂管機主軸密封和殼體鉸接密封具有高可靠性,保護主軸及防止鉸接部位透水。
3、具有鉸接糾偏功能,配合四周注泥孔有效調整姿態。
4、在前殼體上方布設防背土注漿槽,防止背土現象發生。
5、具有土體改良功能,滿足復雜不良地層中頂進和出土的施工要求。
應用領域:

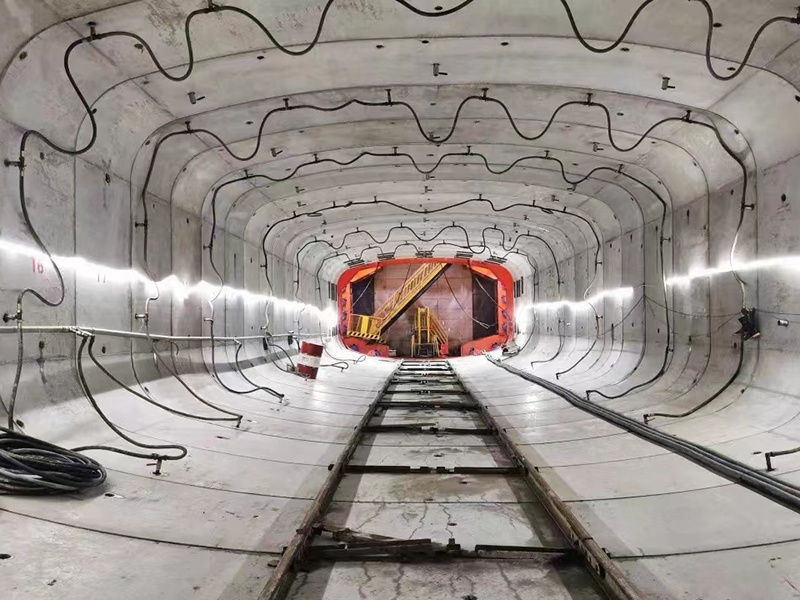

主要用于城市市區,在不封閉交通,不搬遷地下管線,不破壞街景的情況下,建設地下通道,地鐵車站出入口,地下公共設施管線等地下工程。
- 具體描述
-
技術參數表 TECHNICAL PARAMETER 提進機尺寸 DIAMETER:
L×W×H(MM)2800×2800×5400 3000×3000×5290 4200×6900×5500 5300×7700×5600 9800-6300-5700 糾偏系統
STEERING SYSTEM糾偏油泵
STEERING OIL PUMP電機功率(KW)
MOTOR POWER(KW)11 11 11 11 30 最高工作壓力(MPA)
MAX.PRESSURE(MPA)31.5 31.5 31.5 31.5 31.5 糾偏油缸
STEERING CYLINDER行程(MM)
STROKE(MM)200 200 200 200 200 最大糾偏角度(°)
MAX.STEERING ANGLE(°)上下3
UP/DOWN 3上下3
UP/DOWN 3上下3
UP/DOWN 3上下3
UP/DOWN 3上下3
UP/DOWN 3左右3
LEFT/RIGHT 3左右3
LEFT/RIGHT 3左右3
LEFT/RIGHT 3左右3
LEFT/RIGHT 3左右3
LEFT/RIGHT 3推力(T)×數量
THRUST(T)× QTY.200×8 200×8 200×16 200×16 200*24 輸送機

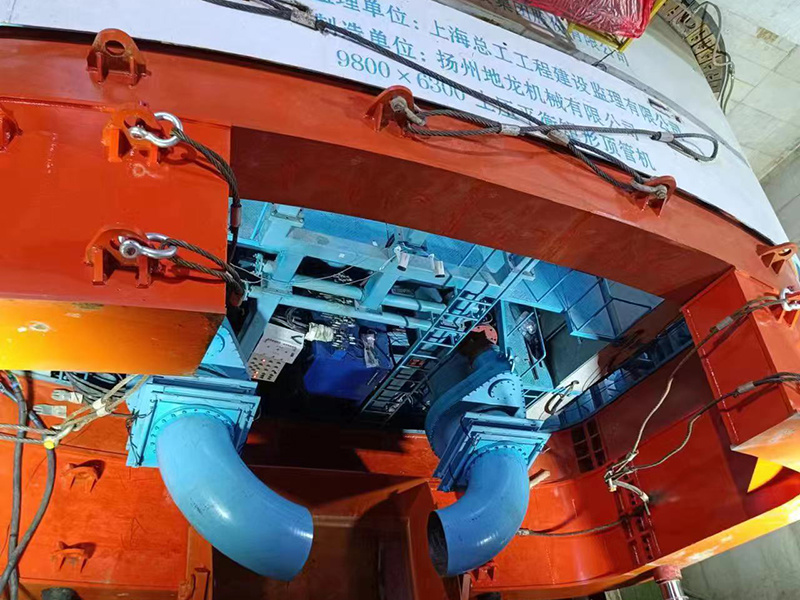

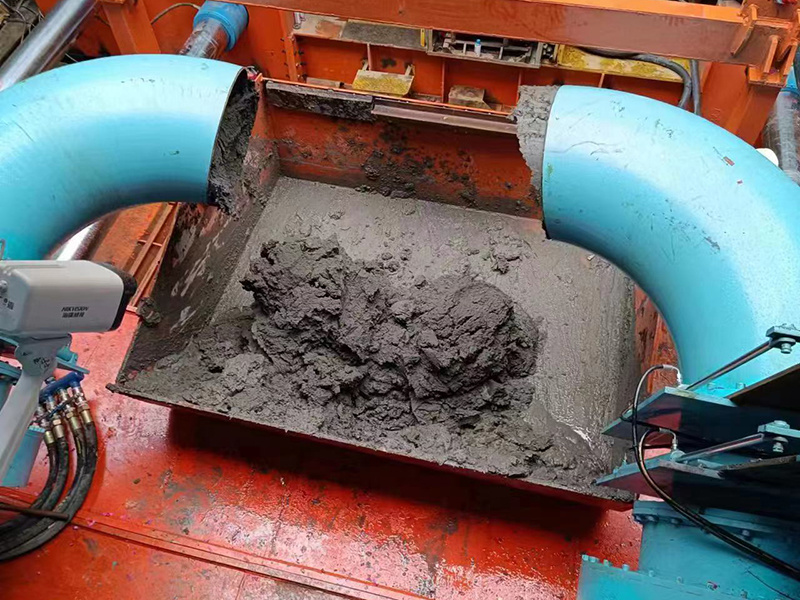

SCREW CONVEYER內徑(MM)
ID(MM)4520 4520 C560 560 670 功率(KW)
MOTOR POWER(KW)30(變頻)
(FREQUENCY CONVERSION)30(變頻)
(FREQUENCY CONVERSION)37(變頻)
(FREQUENCY CONVERSION)37(變頻)
(FREQUENCY CONVERSION)55(變頻)
(FREQUENCY CONVERSION)數量
QTY.1 1 2 2 2 轉速(R/MIN)
SPEED(R/MIN)0-15.3 0-15.3 0-12 0-12 0-12 提進機裝機容量(KW)
TOTAL POWER(KW)189 221 505 505 1040
